Warum sollte ich meinen V200 umbauen?

Die Frage nach dem "Warum" ist schnell beantwortet.

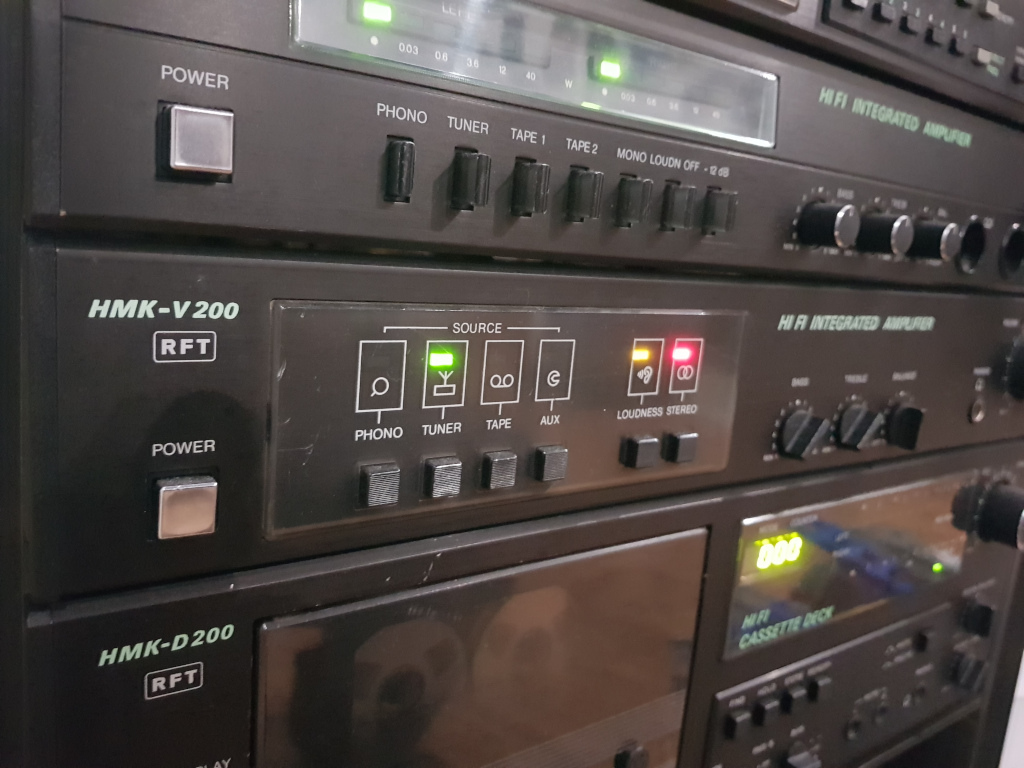

Ein originaler HMK-V200 klingt, im Gegensatz zum HMK-V100 oder HMK-V102, ziemlich mulmig!
Es galt nun herauszufinden, warum sich das Gerät anders verhält als die beiden zuvor genannten.

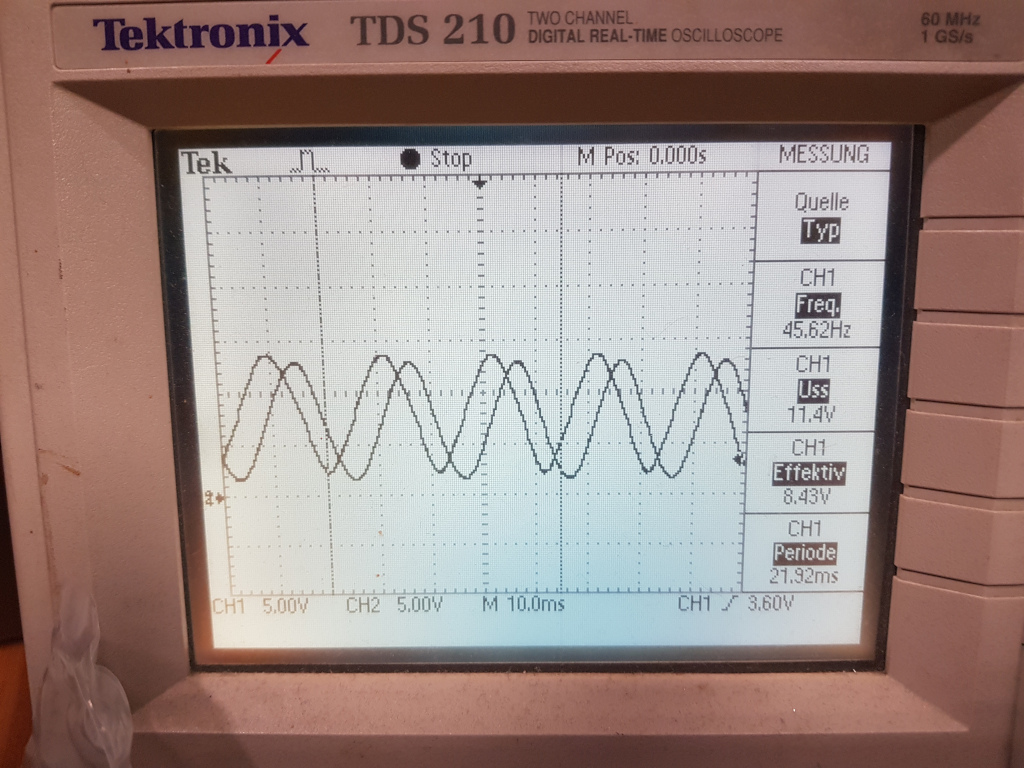

Um den genauen Unterschied im Frequenzgang zwischen HMK-V100 und HMK-V200 ermitteln zu können, wurden zum Anfang einige Meßreihen mit einem Frequenzgenerator und einem Oszilloskop erstellt.
Nach Auswertung dieser Meßreihen stand fest, daß die Regelung der gehörrichtigen Lautstärke bei V200 viel zu stark ist und schon bei viel zu hohen Frequenzen einsetzt.
Nach Studie einiger Applikationsschaltungen für den IC A274D und vielen weiteren Testreihen nach geänderter Außenbeschaltung des A274D konnte eine sehr gute Abstimmung für die gehörrichtige Lautstärkeregelung gefunden werden.
Auf der Hauptleiterplatte des V200 müssen für den rechten und linken Kanal jeweils 2 Bauteile ausgetauscht werden.
C1223 und C1323 = 220 nF ändern in Reihenschaltung aus 330 nF und 620 Ohm.
R1225 und R1325 = 68 kOhm ändern in 82 kOhm.

Alles beginnt, wie üblich, mit dem auseinanderbauen.
Dazu werden folgende Teile abgebaut.

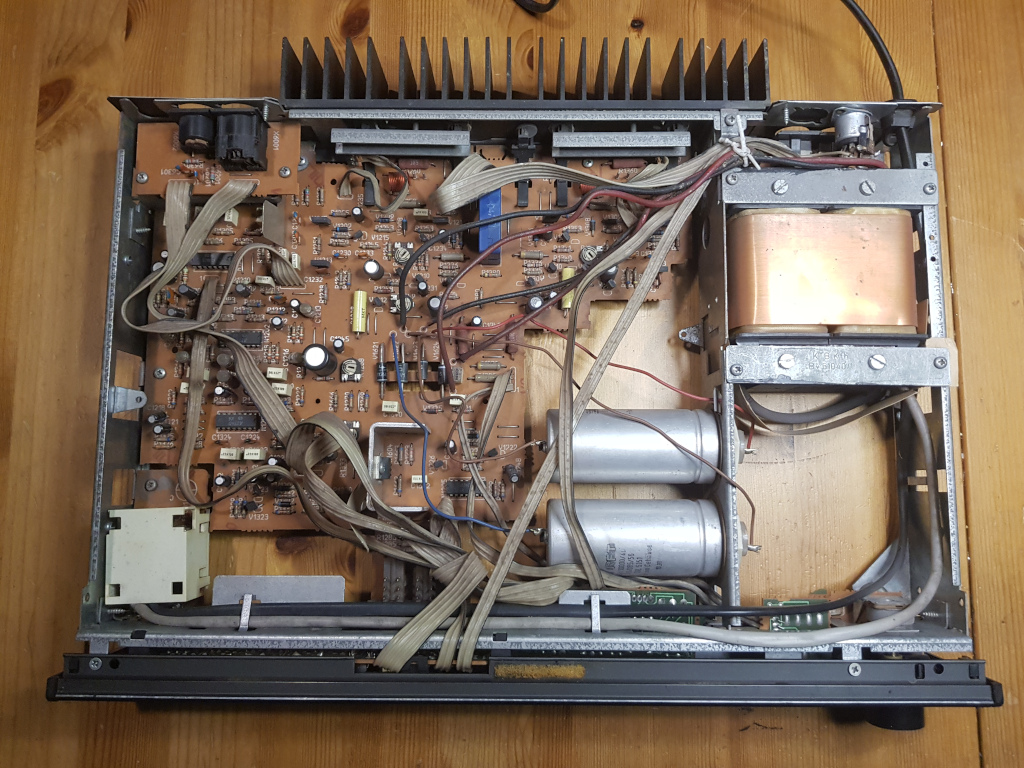

- Abdeckhaube abnehmen.
- Bodenplatte abbauen.

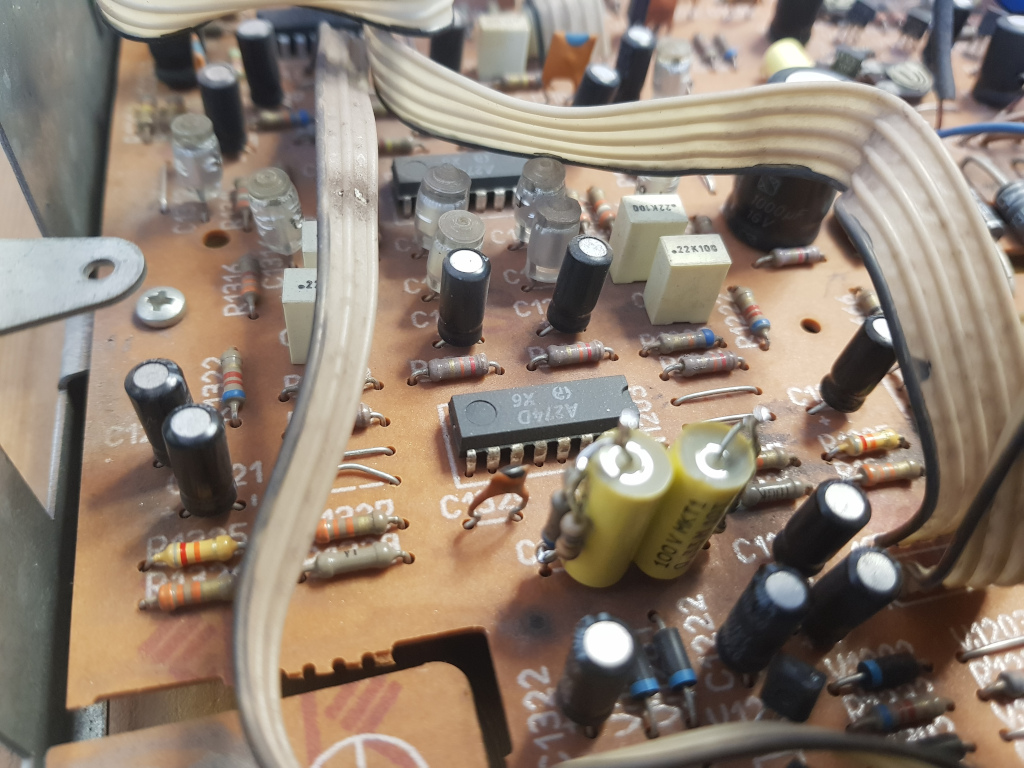

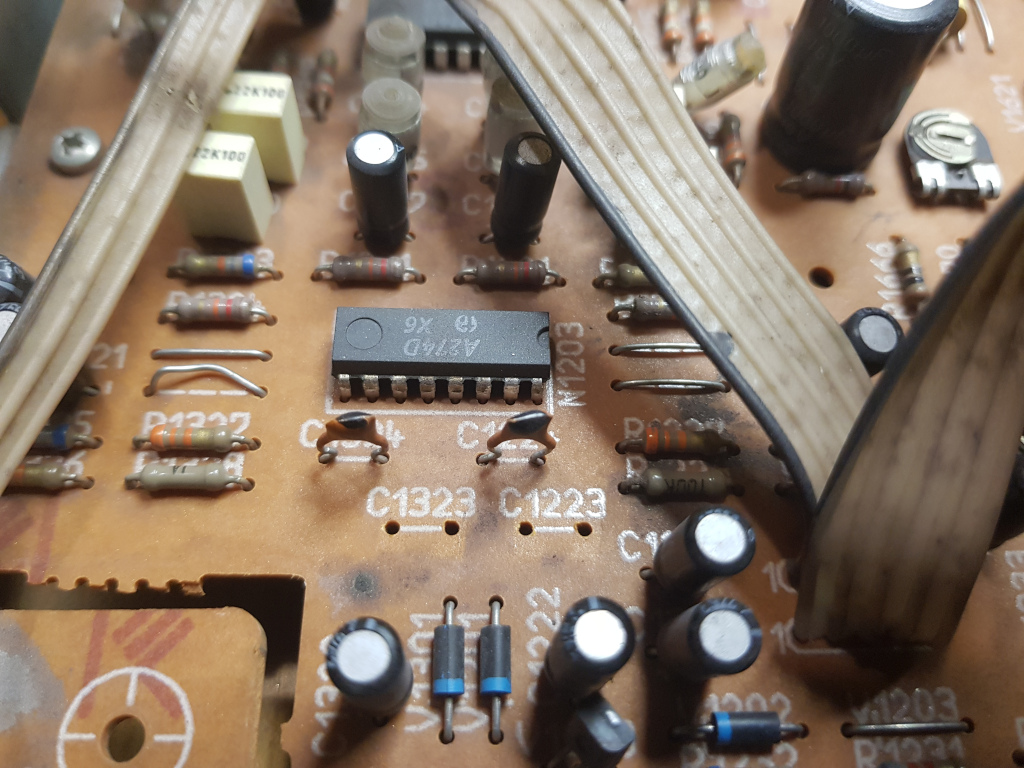

Nun die beiden Kondensatoren C1223 und C1323 (220 nF) auf der Hauptleiterplatte des V200 suchen und auslöten.

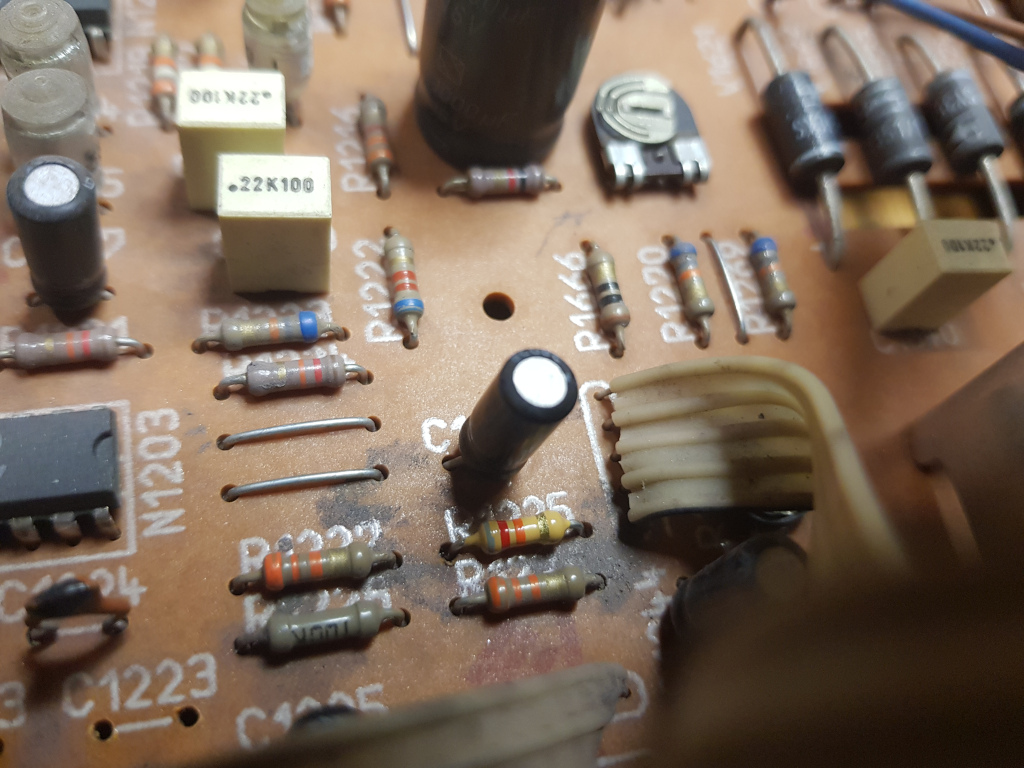

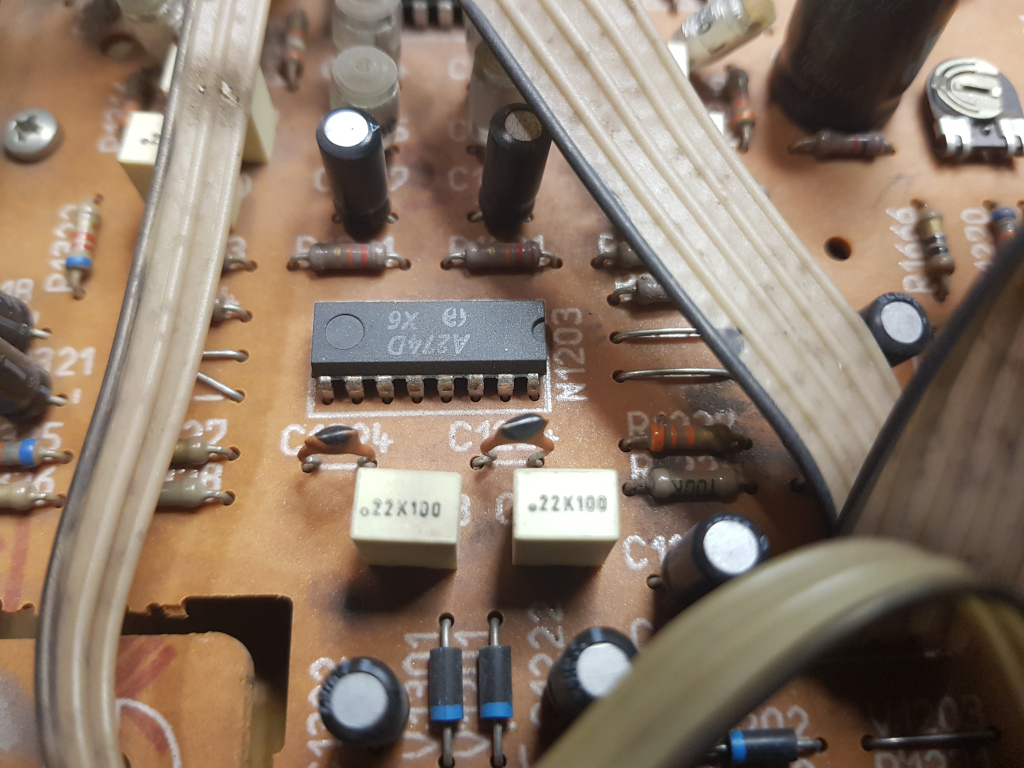

Sind die beiden Kondensatoren ausgelötet, sollte es so wie auf dem Bild aussehen.

Nun die beiden Widerstände R1225 und R1325 (68 kOhm) auf der Leiterplatte suchen und ebenfalls auslöten.
Die beiden Widerstände befinden sich rechts und links von den zuvor ausgelöteten Kondensatoren.

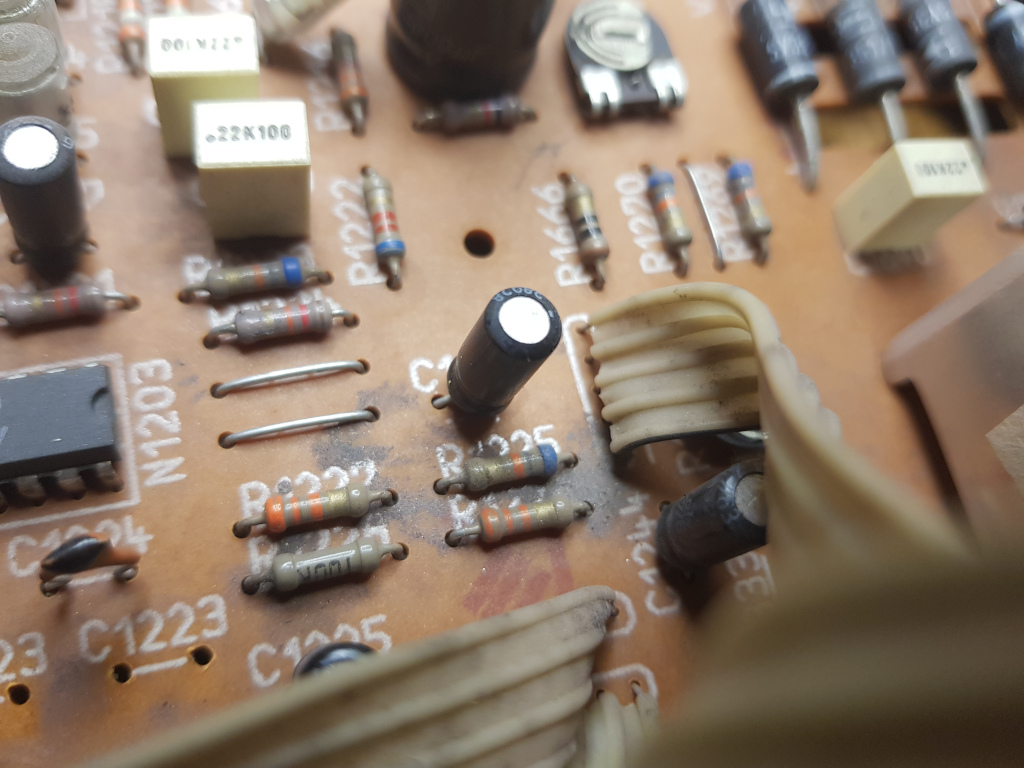

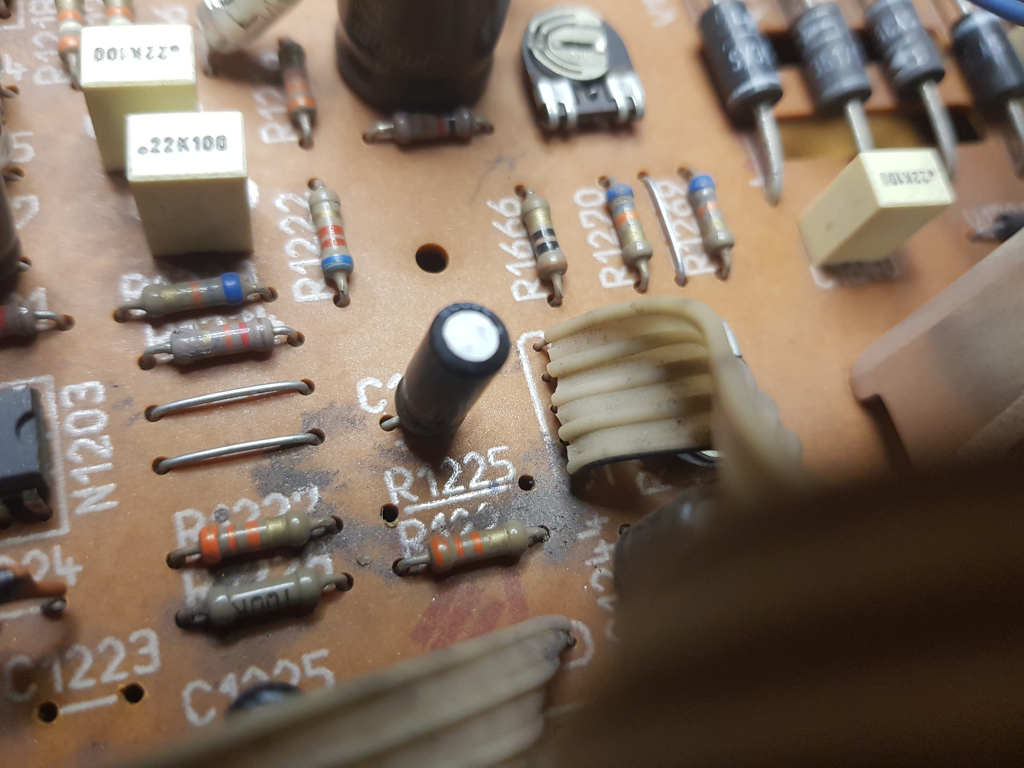

So sieht es aus, wenn die Kondensatoren und die Widerstände ausgelötet sind.

An die Bauteilpositionen R1225 und R1325 je einen 82 kOhm Widerstand einlöten.

An die Positionen von C1223 und C1323 muß nun die Reihenschaltung aus 330 nF und 620 Ohm eingelötet werden.

Das war schon alles!

Du kannst jetzt deinen V200 wieder zusammenbauen und Dich am neuen Klang deines V200 erfreuen.
