Warum dieser Umbausatz für einen alten Plattenspieler?

Die Frage nach dem "Warum" ist schnell beantwortet.

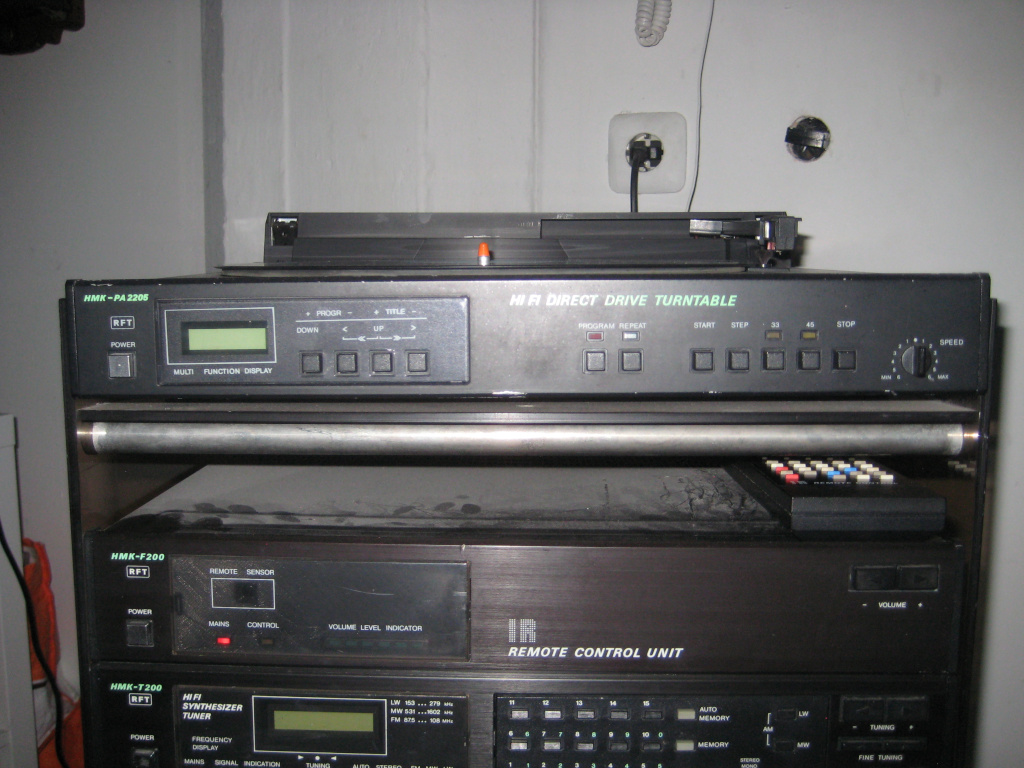

Einen originalen HMK-PA2205 erwerben zu können ist, um es vorsichtig auszudrücken, absolut aussichtslos!
Inoffiziellen Angaben zufolge, sollen von dem Gerät wohl nur 10 Stück produziert wurden sein.
In RFT-Sammlerkreisen sind noch 3 dieser originalen Geräte und deren Besitzer bekannt. Ich glaube jedoch nicht, dass sich einer dieser drei Sammler von seinem Gerät trennen würde.

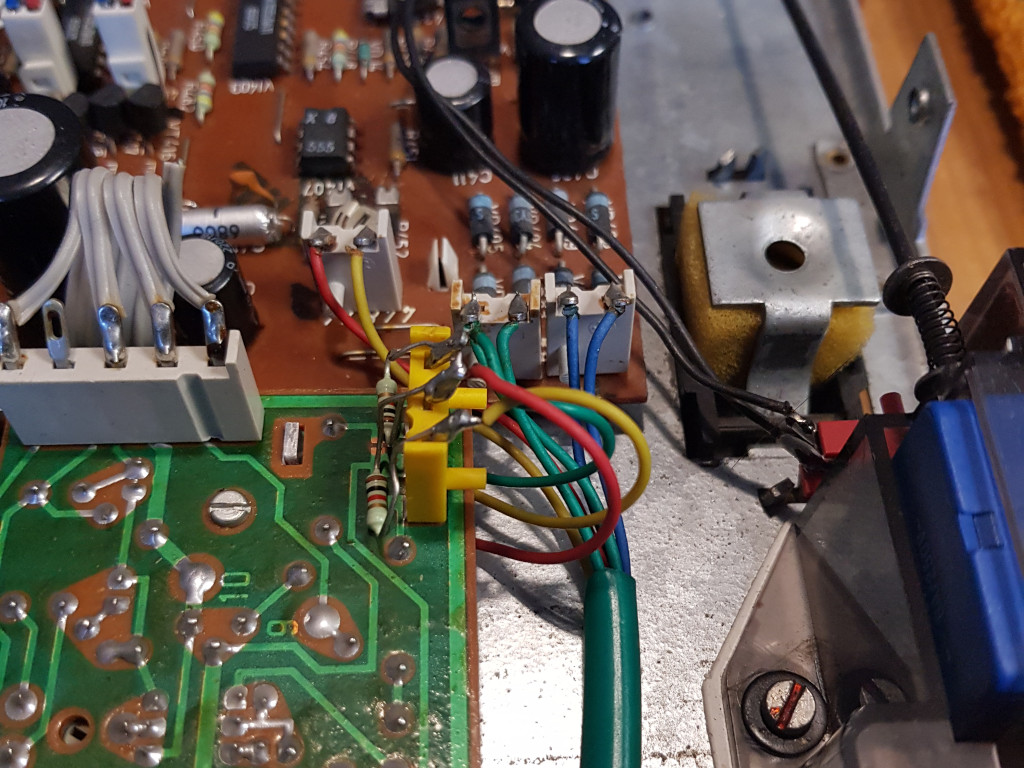

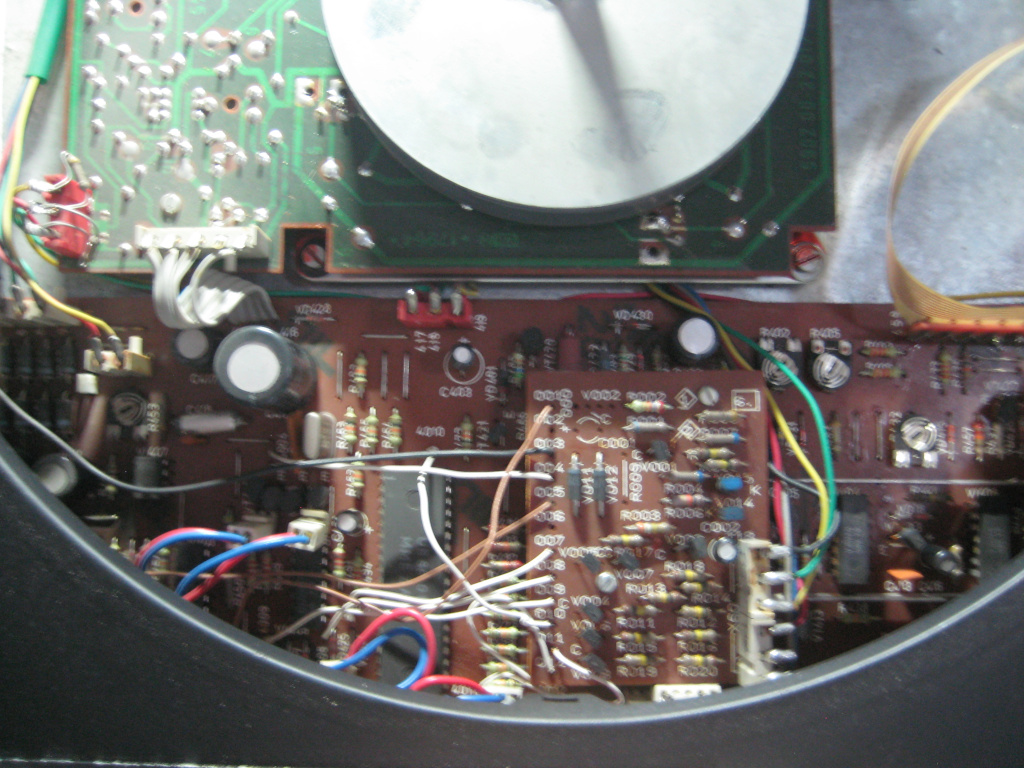

Dies hier ist ein Blick unter den Plattenteller eines RFT HMK-PA2205.
Zu Erkennen ist eine Zusatzleiterplatte, die im PA2205 für die Fernbedienbarkeit des Gerätes sorgt.

Achtung! - an alle potentiellen PA2205 Käufer

Solltet ihr an dieser Stelle eine kleine Leiterplatte mit einem Prozessor und einem EProm sehen, ist es ein PA1205 und damit kein echter PA2205.

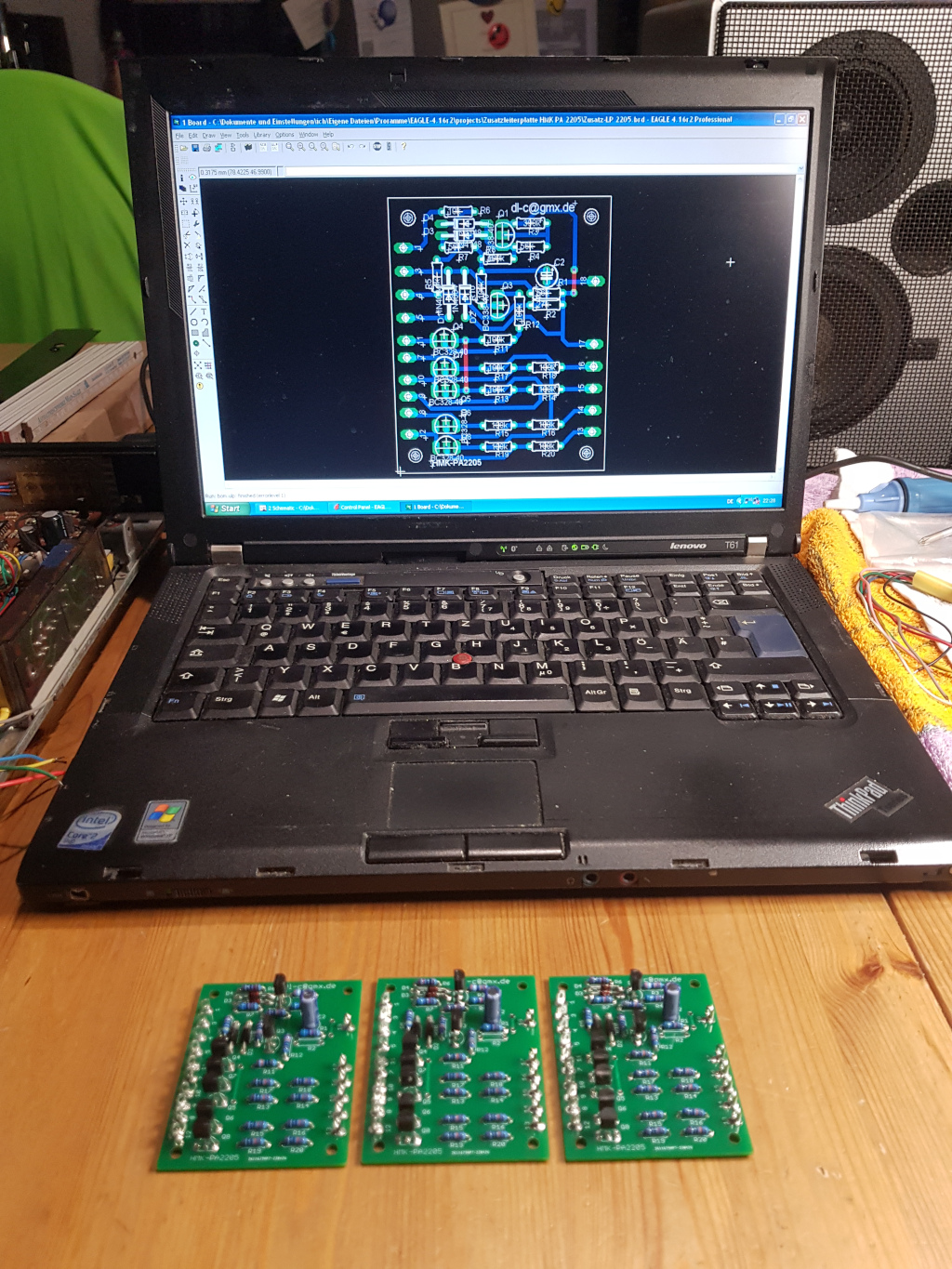

Da ich selbst Zugriff auf einen originalen HMK-PA2205 habe, konnte die neue Leiterplatte, welche Grundlage des Umbausatzes bildet, in relativ kurzer Zeit nachkonstruiert werden.
Bei der Rekonstruktion der Leiterplatte wurden zudem alle Bauteile auf aktuell erhältliche Modelle umgestellt, um einen einfachen Aufbau zu gewährleisten.

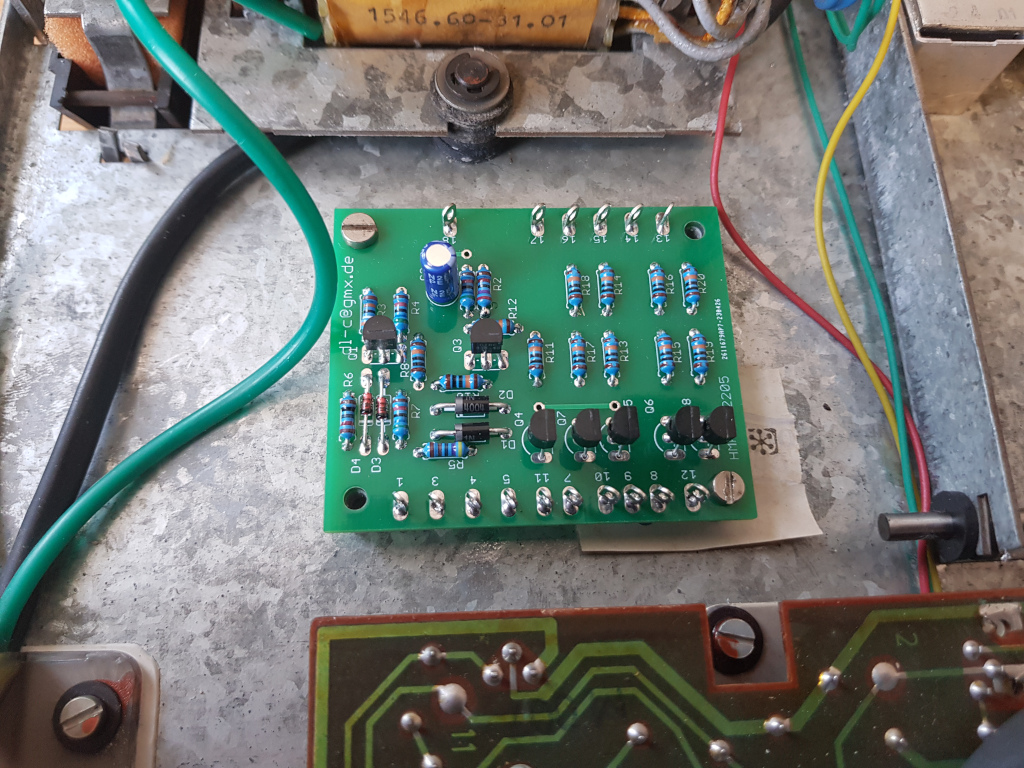

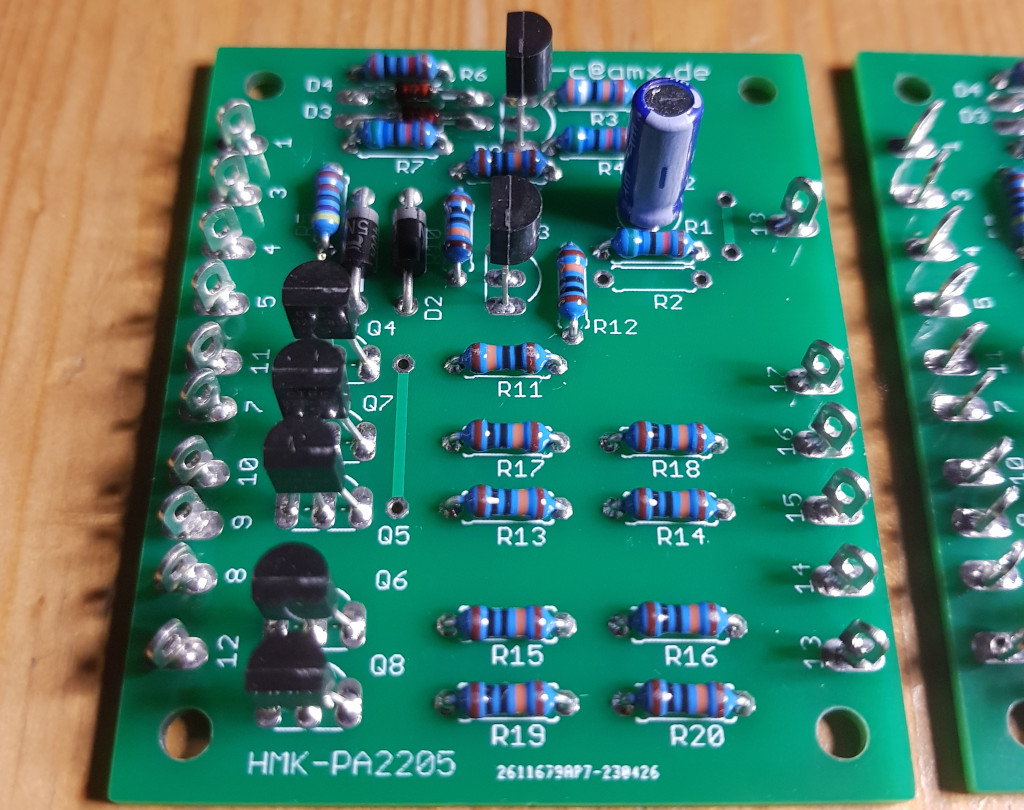

Hier seht ihr nun eine der fertig bestückten Leiterplatten.
Wie man erkennen kann, fehlt noch der R2. Dieser war bei meiner letzten Reichelt-Bestellung leider nicht sofort lieferbar.

Alles beginnt, wie üblich, mit dem auseinanderbauen.
Dazu werden folgende Teile der Reihe nach abgebaut.
- Abdeckhaube und Plattenteller abnehmen.
- Winkel aus den Scharnieren ziehen.
- Tragarmsicherung ausbauen.
- Bühne abbauen.
- Mantel abbauen.
- Bohrloch für Buchse von innen an Rückwand anzeichnen.
- Rückwand abbauen.
- die drei 2pol. Steckverbinder lösen.
- Kabel vom Trafo (grüner Isolierschlauch) nach hinten legen.

Es folgt der mechanische Teil der Arbeiten.

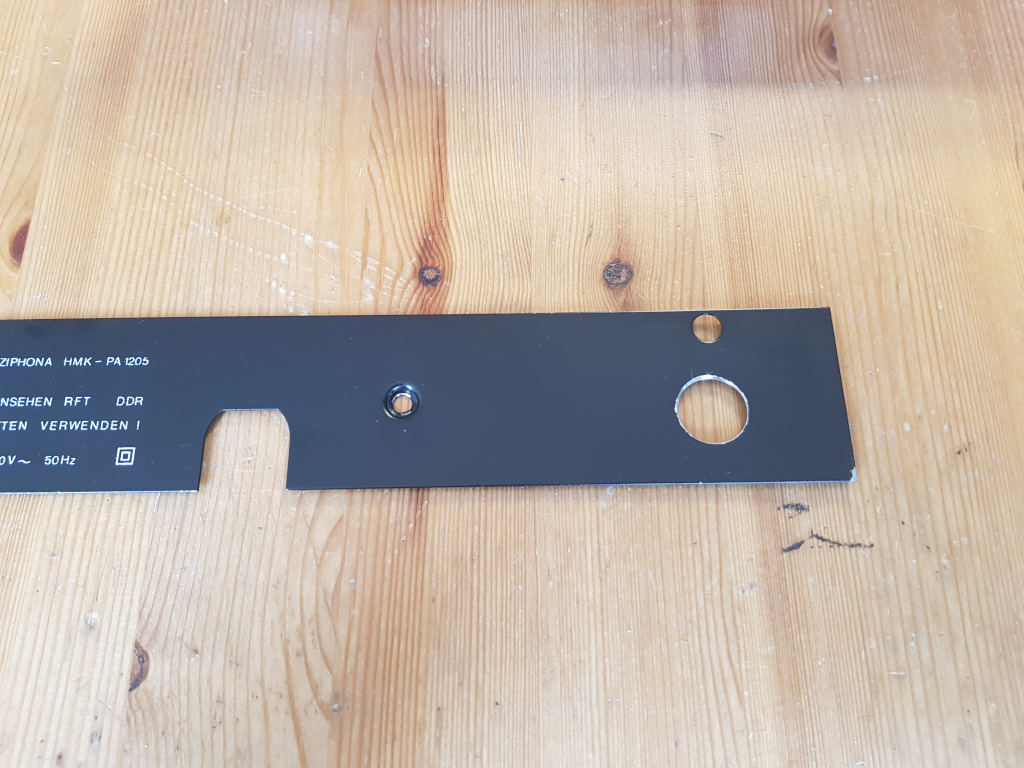

In das vorher angezeichnete Bohrloch für die Fernbedienungsbuchse wird nun von hinten mittig ein ca. 3mm großes Loch vorgebohrt und dann von vorn mit einem Stufenbohrer das Loch auf etwa 15 bis 16mm, je nach Stufenbohrer, vorsichtig aufgebohrt.
Entgraten nicht vergessen!

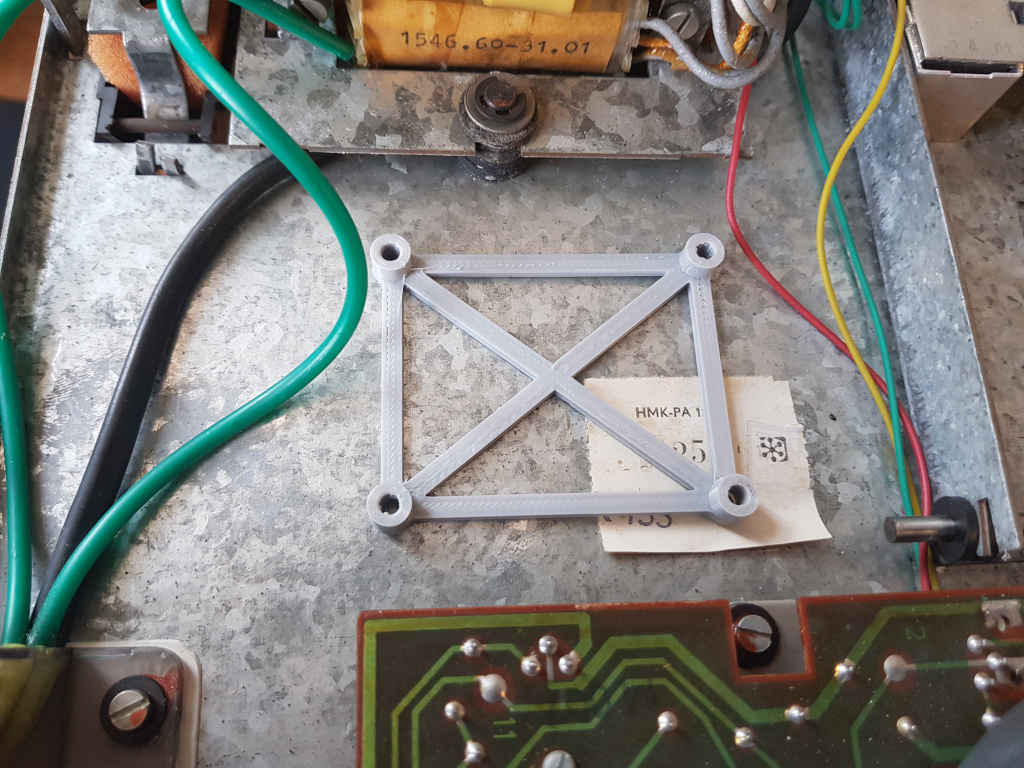

Den mitgelieferten Abstandshalter für die Leiterplatte mittig zwischen Trafo und Direktantriebsmotor platzieren.
Mindestens zwei der 4 Befestigungslöcher mit einem 2,5mm Bohrer in die Bodenplatte bohren und mit einem M3 Gewindebohrer nun Gewinde in die Löcher schneiden. Der Abstandshalter wurde so konstruiert, dass er als Bohrschablone benutzt werden kann.

Die Leiterplatte kann nun mitsamt dem Abstandshalter und den beiden mitgelieferten M3x10 Schrauben an der Bodenplatte befestigt werden.

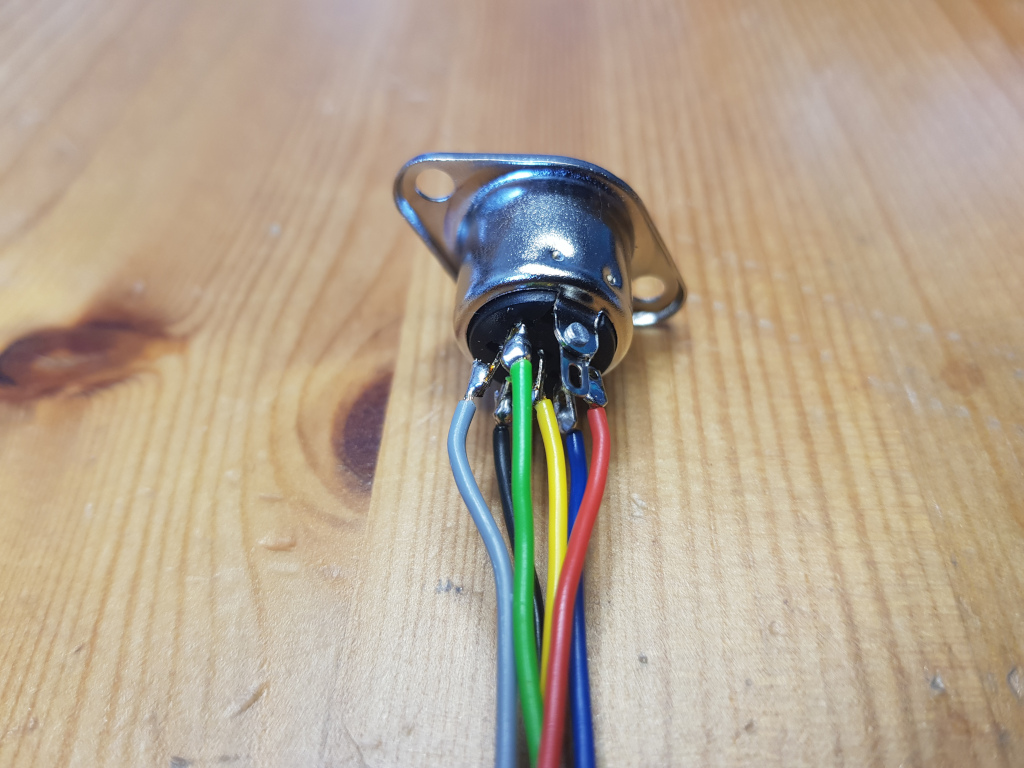

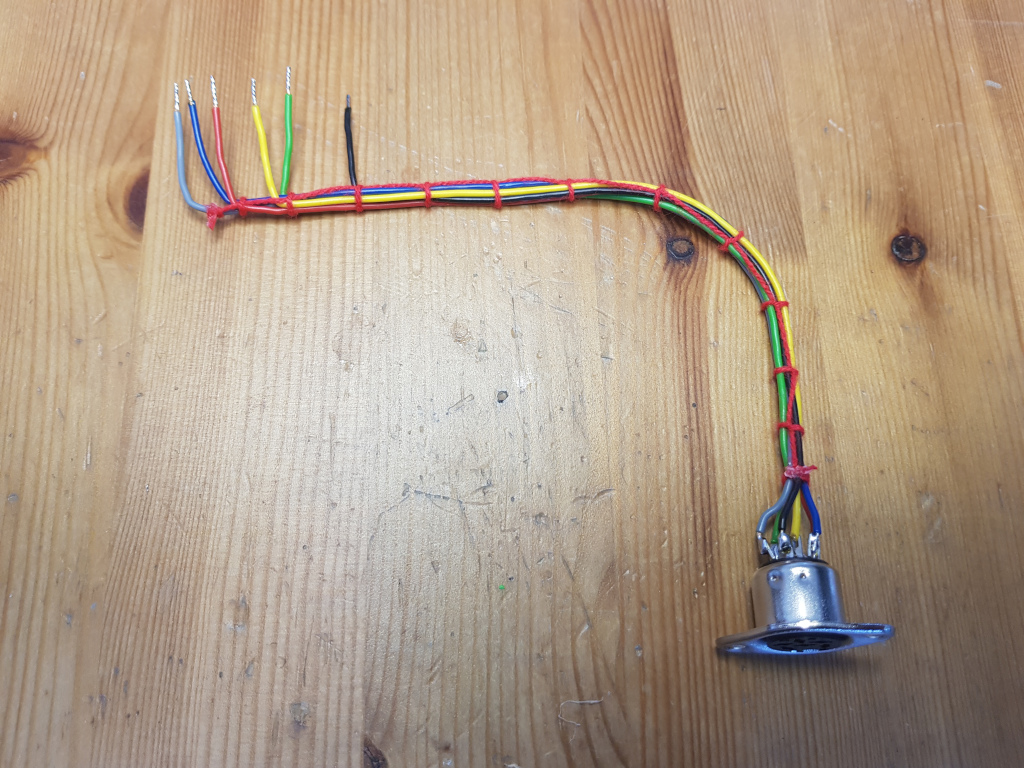

Je nachdem in welcher Ausbaustufe ihr den Umbausatz erworben habt, sind die Drähte schon an der Anschlußbuchse angelötet oder liegen als einzelne Drähte dem Umbausatz bei.

Falls ihr selbst noch gelernt habt, wie man einen Kabelbaum bindet oder ihr lieber Kabelbinder verwendet, könnt ihr hier zur maximalen Ausbaustufe des Umbausatzes noch ein paar Euro sparen.

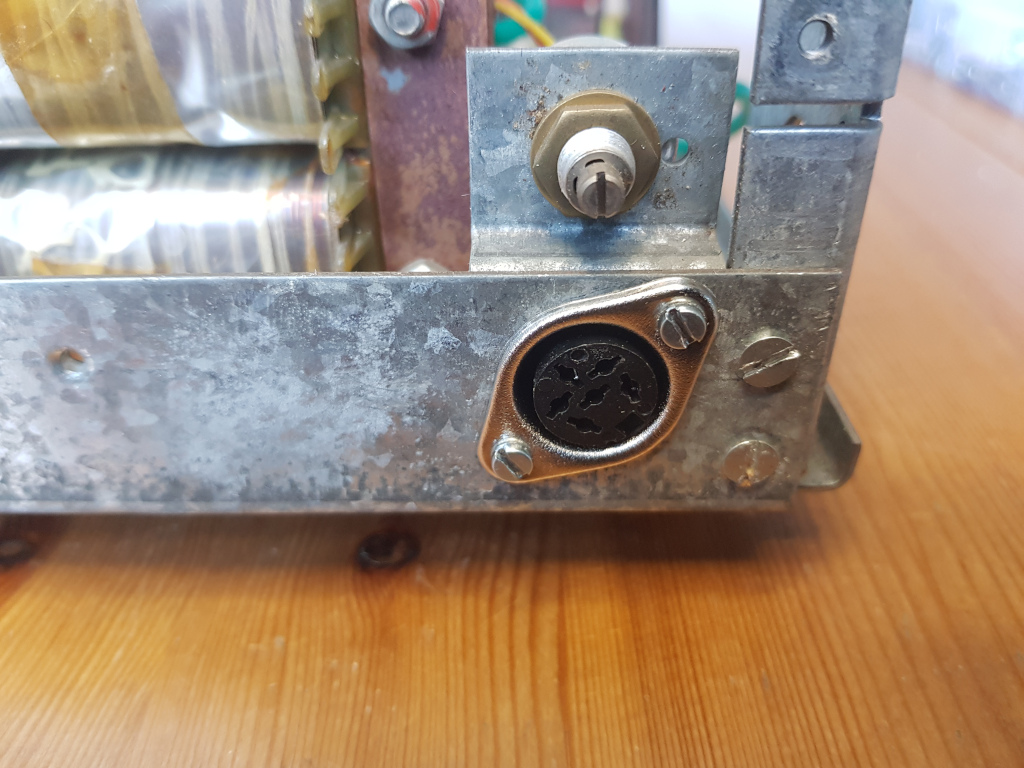

Die Drähte bzw. den Kabelbaum der Anschlussbuchse durch das Einbauloch auf der Rückseite des Plattenspielers fädeln und die Fernbedienungsbuchse mit den beiden mitgelieferten M2,5x6 Schrauben befestigen.

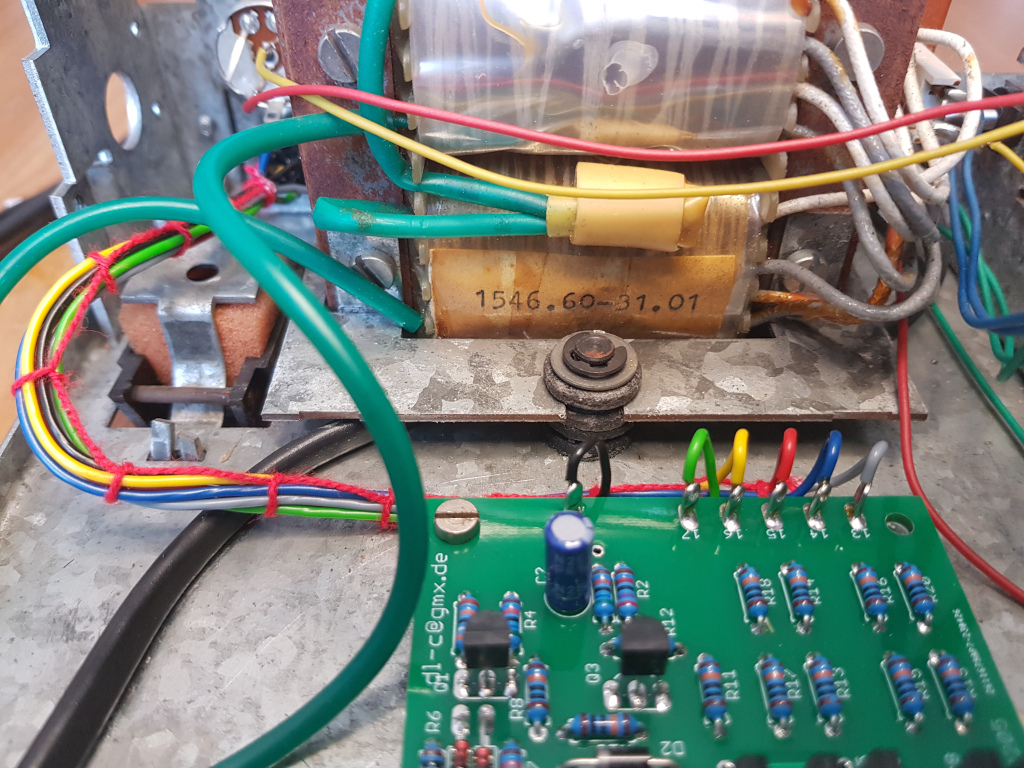

Die einzelnen Drähte aus dem Kabelbaum der Fernbedienungsbuchse werden nun mit den Anschlüssen 13 bis 18 der Leiterplatte verlötet.

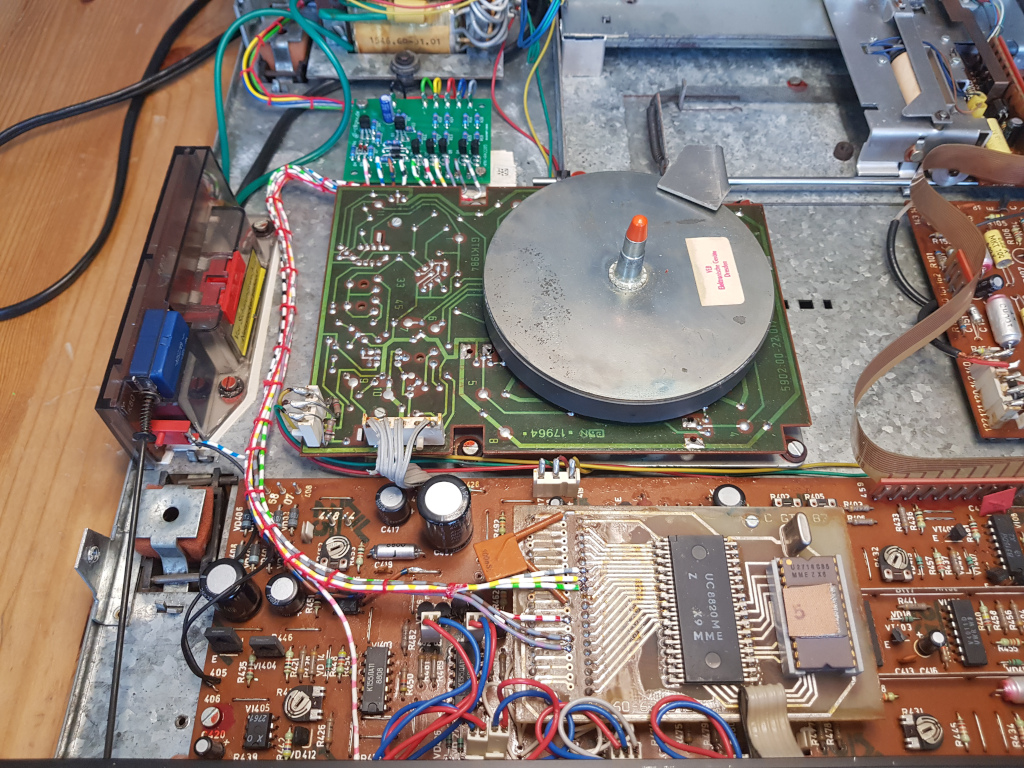

Nun müssen noch die 10 Drähte, die eventuell schon an der Leiterplatte des Umbausatzes angelötet und je nach Wunsch auch schon zu einem Kabelbaum gebunden wurden, an der Hauptleiterplatte, dem Netzrelais sowie der Prozessorleiterplatte deines PA1205 nach beigelegtem Plan angelötet werden.

Der Zusammenbau erfolgt quasi in umgekehrter Reihenfolge des Auseinanderbaus.
- Kabel vom Trafo (grüner Isolierschlauch) wieder nach vorn legen.
- die drei 2pol. Steckverbinder anstecken.

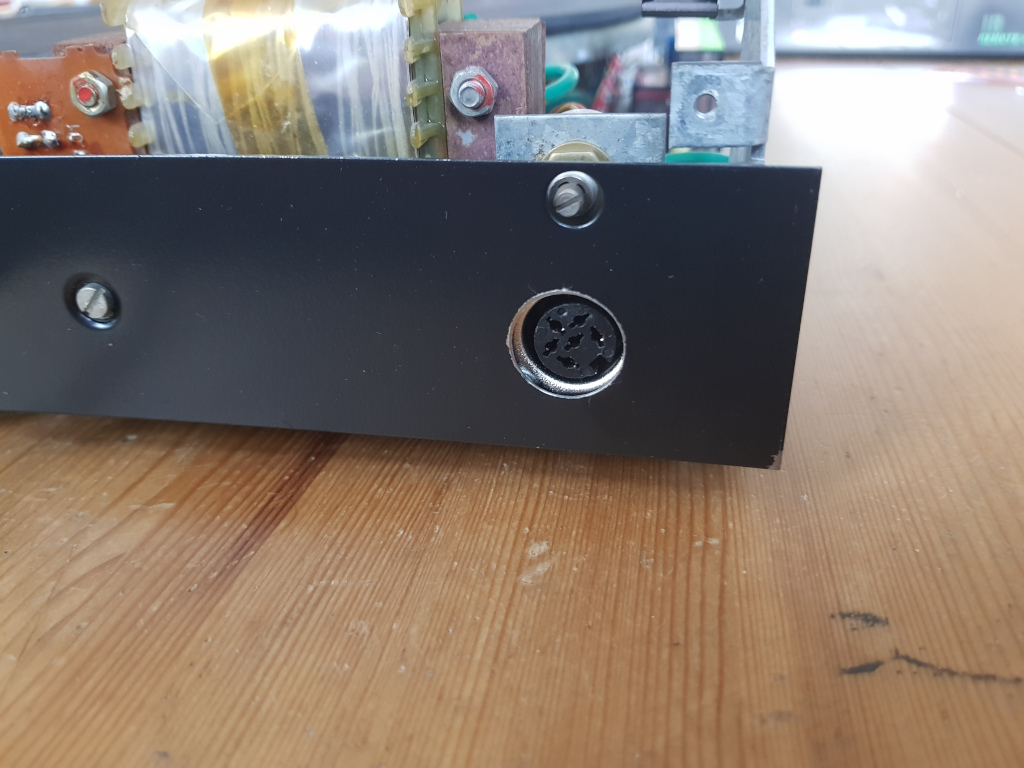

- Rückwand befestigen.
- Mantel anbauen.
- Bühne anbauen.
- Tragarmsicherung einbauen.
- Plattenteller und Tellerauflage (matte Seite nach oben) aufsetzen.

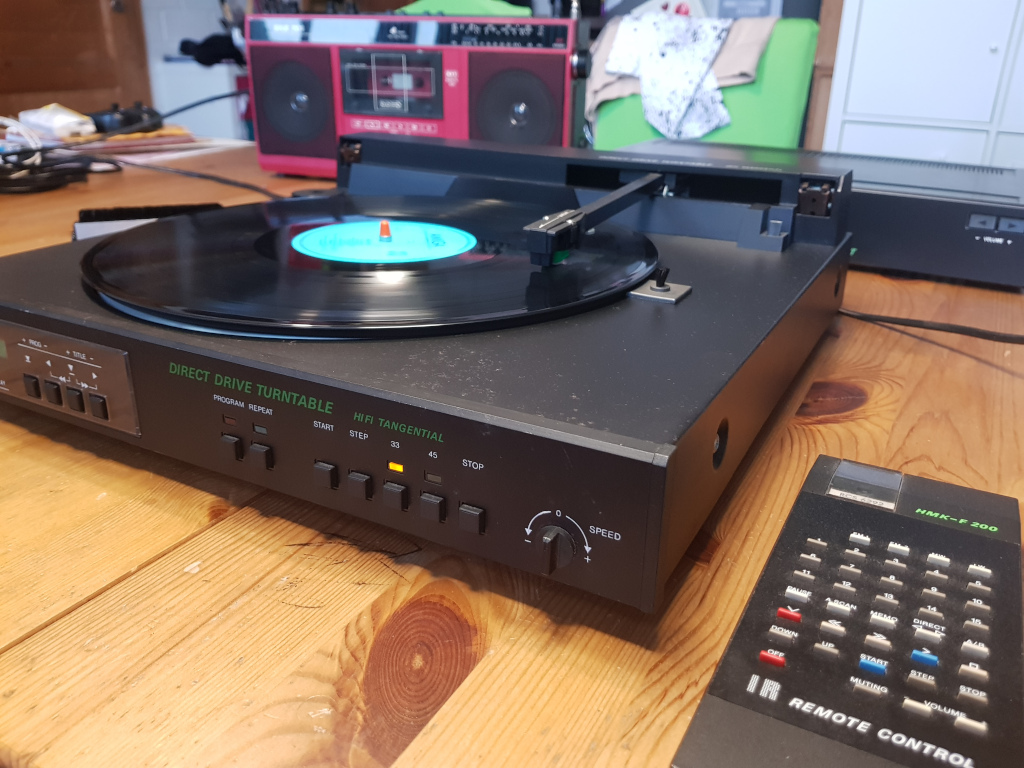

Zum Abschluß der Arbeiten erfolgt nun eine Funktionsprobe.
Das Gerät wird mit der blauen Start Taste der Fernbedienung eingeschaltet.
Der Plattenspieler sollte nun die Platte scannen, wobei in der Anzeige nur ein A für Automatik steht und keine Titel wie bei Ortsbedienung hochgezählt werden. Auf dem Rückweg des Scanvorgangs bleibt der Arm bereits an der Einlaufrille der Schallplatte stehen und startet direkt den Abspielvorgang des ersten Titels der Platte.
Mit der Taste Step auf der Fernbedienung sollte ein Sprung zum nächsten Titel auf der Platte möglich sein.
Nun die Tasten Up und Down testen - diese heben und senken den Tonarm.
Als letztes noch die Stop Taste - damit wird das Gerät ausgeschaltet.
Wenn alles wie gewünscht funktioniert, habt ihr es geschafft!
